CARX新型復合式排氣閥
- 品牌：???瑞奇閥門
- 型號：???CARX
-
一、CARX新型復合式排氣閥產品概述
CARX新型復合式排氣閥(空氣閥)用于管路上的最高點或有閉氣的地方，來排除管道的氣體來疏通管道，使管道達到正常工作。如不裝排氣閥，管道隨時出現氣阻，使管道出水容量達不到設計要求。其次，管道在運行時出現停電、停泵，這時管道出現負壓力會引起管道振動或破裂，排、進氣閥就迅速把空氣吸人管內，防止管道振動或破裂。
當水進入管道時，塞頭停在定浮球上部，進行大量排氣，當空氣排完時，水入閥內把球浮起，傳動塞頭到關閉，停止排氣。管道在正常運轉時自然會產生少量氣體，這些氣體全聚集到管道上部，到相當程度，閥內水位下降，浮球順?biāo)陆禋怏w從小孔排出。如出現停電、停泵，管內水流空時隨時會出現負壓，浮球順?biāo)陆担蜷_(kāi)小孔帶動大孔進行大量進氣確保管道安全。
注：排氣閥在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。
二、CARX新型復合式排氣閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
1 |
防 雨 蓋 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
定 位 架 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
3 |
導 桿 活 塞 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
4 |
密 封 圈 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
|
5 |
密 封 墊 圈 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
6 |
密封圈壓板 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
7 |
護 桶 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
8 |
浮 球 |
SUS304 |
SUS304 |
SUS304 |
SUS304L |
SUS316 |
SUS316L |
|
9 |
閥 體 |
HT200 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
10 |
密 封 環 |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
N/NBR |
三、CARX新型復合式排氣閥主要技術規范表
|
設計標準 |
CJ/T 217-2013《給水管道復合式高速進排氣閥》、JB/T 12386-2015《給水管道進排氣閥》 |
|
法蘭標準 |
GB/T 17241.6-2008《整體鑄鐵法蘭》、JB/T 79.1-1994《凸面整體鑄鋼管法蘭》 |
|
試壓標準 |
GB/T13927-2008《工業閥門壓力試驗》 |
|
使用溫度 |
0-85℃ |
|
適用介質 |
清水、原水(注：不能用于污水系統) |
四、CARX新型復合式排氣閥主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
|||||
|
Φ |
H |
D |
D1 |
D2 |
Z-Φd |
||
|
1.0-1.6 |
25 |
195 |
320 |
115 |
85 |
68 |
4-14 |
|
50 |
195 |
320 |
160 |
125 |
100 |
4-18 |
|
|
80 |
242 |
375 |
195 |
160 |
135 |
4-18 |
|
|
100 |
345 |
395 |
215 |
180 |
155 |
8-18 |
|
|
150 |
350 |
615 |
280 |
240 |
210 |
8-23 |
|
|
200 |
400 |
715 |
335 |
295 |
265 |
12-23 |
|
|
250 |
465 |
880 |
390 |
350 |
320 |
12-23 |
|
|
300 |
510 |
990 |
440 |
400 |
368 |
16-23 |
|
|
400 |
656 |
1100 |
565 |
515 |
485 |
16-25 |
|

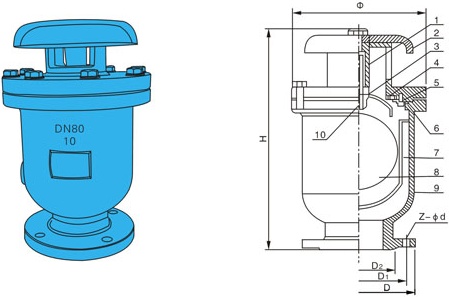

五、CARX新型復合式排氣閥主要結構圖
.jpg)
