鍛鋼閘閥Z41H
更新：2017-08-20 16:20:16??????點擊：
- 品牌：???瑞奇閥門
- 型號：???
-
產品介紹
【產品用途】
鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
【執行標準】
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
【性能規范】
|
試驗項目
|
強度試驗
|
密封試驗
|
氣密封試驗
|
適用溫度（℃）
|
適用介質
|
|
1.6
|
2.4
|
1.73
|
0.6
|
≤425
|
水、蒸汽、油品
|
|
2.5
|
3.8
|
2.75
|
|||
|
4.0
|
6.0
|
4.4
|
|||
|
6.4
|
9.6
|
7.04
|
|||
|
10.0
|
15.0
|
11.0
|
|||
|
16.0
|
24.0
|
17.6
|
|||
|
800Lb
|
21.0
|
15.4
|
≤200
|
腐蝕性介質
|
【主要零部件材料】
|
零件名稱
|
零部件材料
|
|
閥體、閥蓋
|
25
|
|
閘板、閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
密封圈
|
1Cr13+HF
|
|
填料
|
柔性石墨
|
|
墊片
|
18-8/柔性石墨
|
|
螺栓
|
35/35CrMo
|
主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
| L | d | S | L1 | T | L2 | H | D0 | |
| Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
| 32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
| 40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
| Z41H-64 Z11H-64 Z61H-64 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
| 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
| 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
| Z41H-100 Z11H-100 Z61H-100 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
| 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
| 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
| Z41H-160 Z11H-160 Z61H-160 | ||||||||
| 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
| 20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
| 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
| 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
| 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
| 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |

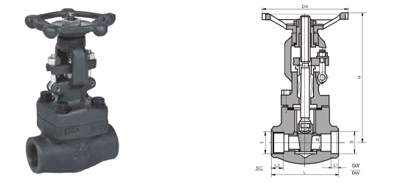

【結構圖片】
