快速排氣閥P41X/P42X

更新：2017-08-24 12:05:42??????點擊：

品牌：???瑞奇閥門
型號：???P41X/P42X

產品介紹

產品概述：

　　P41（2）X快速排氣閥主要由閥體、閥桿、塞頭、上蓋、浮球、排氣嘴等組成。本閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。

　　P41 （2）X快速排氣閥工作原理：

　　當管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全

　　P41 （2）X快速排氣閥主要零部件材料表

序號	零件名稱	鑄鐵	鑄鋼
Z	C
1	閥體	鑄鐵	WCB
2	閥蓋/上蓋	鑄鐵	WCB
3	浮球	不銹鋼	不銹鋼
4	杠桿	鋁青銅(或2Cr13)	2Cr13
5	塞頭	橡膠	橡膠
6	螺絲/螺帽	35#鋼	B7/2H

P41（2）X快速排氣閥主要外形和連接尺寸

公稱通徑 DN（mm）	D	D1	D2	D3	H	Z-Φd
50	160	125	100	175	245	4-14
80	195	160	135	220	285	4-18
100	215	180	155	240	315	8-18
125	245	210	185	310	415	8-23
150	280	240	210	310	425	8-23
200	335	295	265	380	465	8-23
250	405	335	319	325	485	12-24
300	460	410	370	478	520	12-24

　　P41X快速排氣閥每小時排氣量表： （按每秒流速1.5-3.0米）

規格	25	50	80	100	150	200	250	300
立方米 /小時	2.5 5	7-14	13-26	17-34	29-58	39-78	61-122	95-190

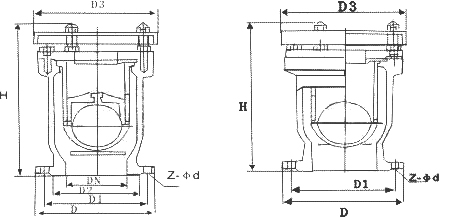

結構圖：

主要外形及連接尺寸：

公稱通徑

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23
