產品介紹
主要用途及適用介質
本系列排氣閥采用法蘭連接，適用于壓力為1.0~1.6Mpa，工作溫度≤100℃的電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。
使用介質：清水類等
作用原理
編輯
本閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。
主要技術參數
編輯|
型號
|
公稱壓力PN
|
殼體試驗壓力
|
密封試驗壓力
|
適用溫度
|
適用介質
|
|
QSP
|
1.0Mpa
|
1.5Mpa
|
1.1Mpa
|
0-80℃
|
清水類
|
|
1.6Mpa
|
2.4Mpa
|
1.76Mpa
|
主要零件材料說明
編輯
|
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
零件名稱
|
閥體
|
導向護桶
|
浮筒
|
大排氣組件
|
小排氣組件
|
汽缸組件
|
破壞閥
|
|
材料牌號
|
鑄鋼
|
不銹鋼
|
不銹鋼
|
組合件
|
組合件
|
組合件
|
銅
|

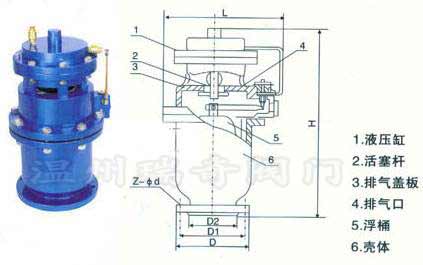

結構圖
法蘭連接外形尺寸圖
|
公稱通徑
|
PN(Mpa)
|
H
|
D
|
D1
|
D2
|
Z-d
|
|
50
|
1.6
|
620
|
165
|
125
|
99
|
4-18
|
|
80
|
1.6
|
620
|
200
|
160
|
132
|
8-18
|
|
150
|
1.6
|
740
|
285
|
240
|
211
|
8-22
|
|
200
|
1.6
|
780
|
340
|
295
|
266
|
8-22
|
|
250
|
1.6
|
820
|
405
|
355
|
319
|
12-22
|
|
300
|
1.6
|
850
|
460
|
400
|
370
|
12-26
|
安裝位置
1、水泵出口，逆止閥之前的橫管上，在水泵啟動時排氣，停車時呼氣。
2、管路下坡處的橫管上。
3、當水泵停止時，可能造成真空或負壓處。
4、長距離管線中，每隔1-1.5公里處的橫管處。
5、橫管的最高處，立管的頂端。
安裝注意事項
1、排氣閥應豎直安裝在橫管上。
2、為方便于維修，排氣閥的下方應安裝一只隔離閥。
3、排氣閥不得安裝于強酸或強堿的環境中。
4、通天排氣閥應該采取防凍措施，一般需砌窯井加以保護及防凍。
